Подсветка багажника Тигуана

Штатное освещение багажника оставляет желать лучшего, к тому же, стоит чем-то перекрыть плафон освещения, и все вообще погружается по тьму. Есть три пути решения проблемы:

  • установить штатный плафон освещения на правую боковину
  • установить светодиодную подсветку на боковины
  • установить светодиодную подсветку на полку багажника

Перед выполнением работ будет удобно, а иногда и просто необходимо
снять облицовку багажника

 Подсветка на боковинах багажника

Используется самоклеющаяся светодиодная лента на 12 В.  Бывает разных оттенков свечения и яркости (выбираем по вкусу), желательно брать в автомобильном исполнении - водонепроницаемую.

Для данного способа снимать боковины необязательно, но если сделать - будет удобнее.

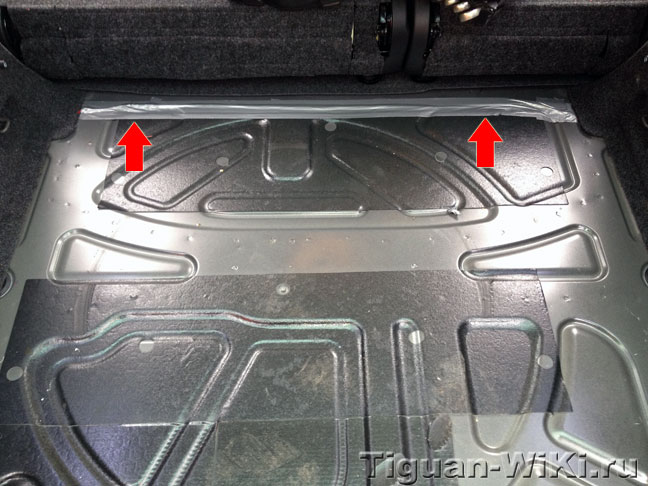

1. Протягиваем питание на правую сторону багажника. Провода приклеиваем армированным скотчем.

Питание для подсветки багажника



2. Делаем маленькие отверстия в боковинах,чтобы был аккуратный монтаж без висячих проводов. Если это неважно, то их можно пропустить через решетки. Подключаем параллельно к шаттному плафону, соблюдая полярность светодиодов. Ленту клеим и режем по месту.

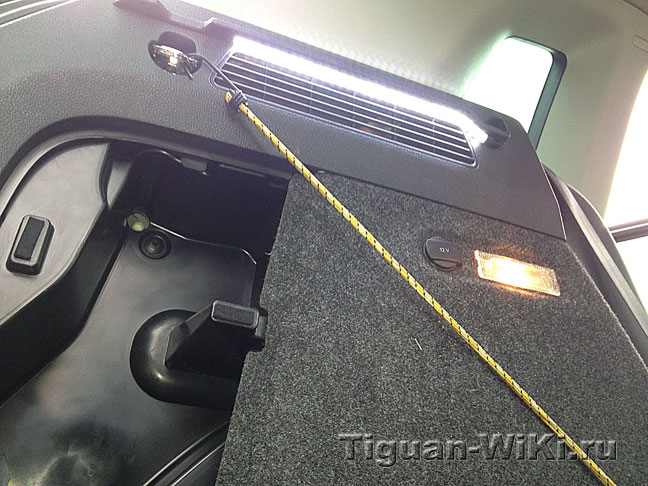

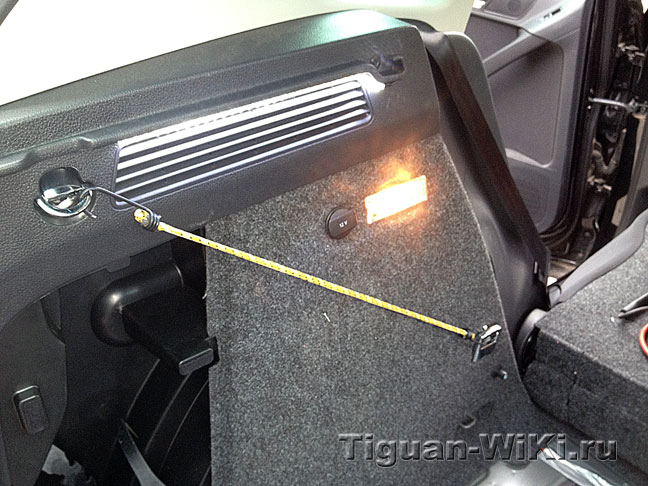

Подсветка на левой боковине Тигуана

Вид снизу...

Левая боковина снизу

3. Аналогично делаем правую боковину.

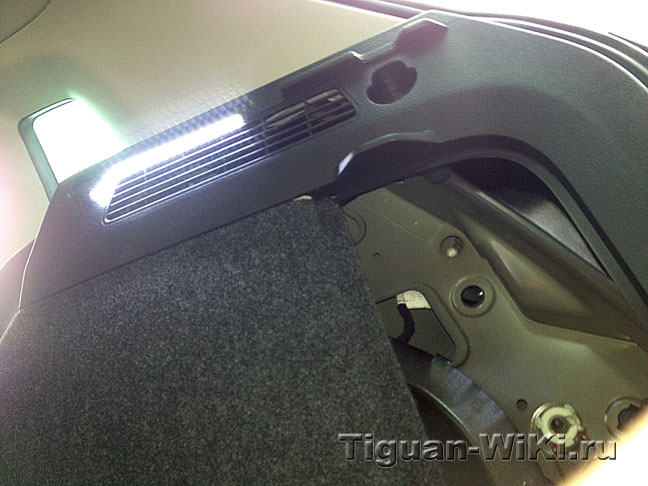

Подсветка на правой боковине Тигуана



Минусы данного способа:

  • лента плохо держится на пластике, особенно в местах изгиба
  • лента заметна
  • правая боковина получается короче левой
  • уровень освещения недостаточный

Учитывая все это - подсветка была переделана по следующему варианту:

Подсветка на полке багажника

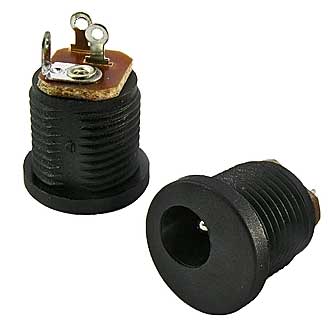

Используем ту же светодиодную ленту, а так же штырьковый врезной разъем на корпус и Г-образную вилку у нему.

Разъем питания на корпус боковины Tiguan

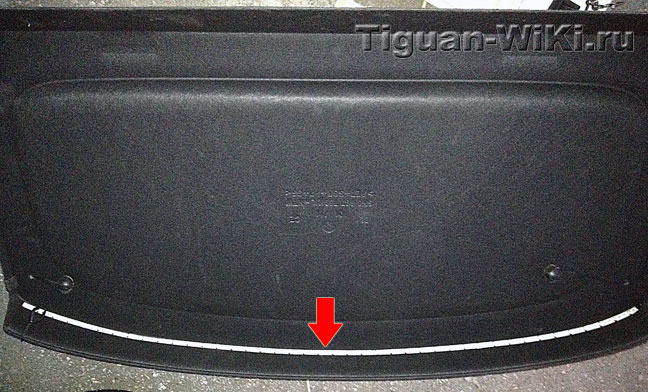

Ленту клеим на вертикальную внутреннюю плоскость полки.

Полка VW Tiguan со светодиодной лентой

Пропускаем под резиновым фиксатором полки. Остальную часть проклеиваем маделином, по текстуре он похож на метриал полки и почти не заметен.

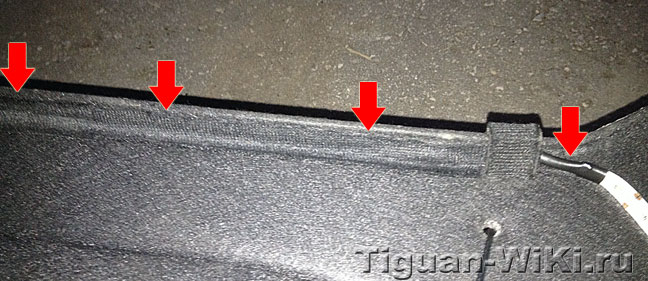

Крепление провода на полке Tiguan

Делаем дополнительную "силовую фиксацию" провода стяжкой через просверленную дырку в полке и припаиваем разъем питания. Соблюдаем полярность.

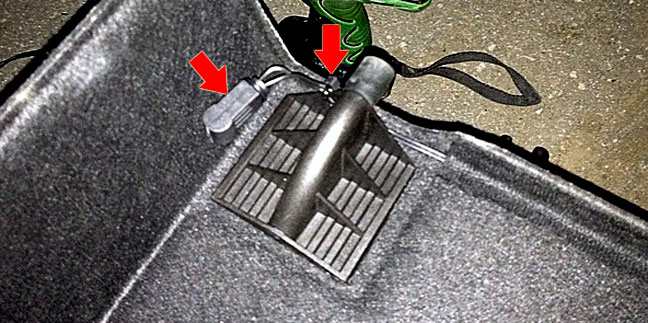

Разъем питания на полке Тигуана

Разъем на корпус боковины ставим сняв боковину. Собираем. Соединение быстроразборное. Практически незаметное.

Смонтированная подсветка

Сравнение вариантов освещения багажника

Фото были сделаны на телефон, общий уровень освещенности перевран, но соотнести разные варианты подсветки между собой вполне возможно. Разница в фото 1 мин.

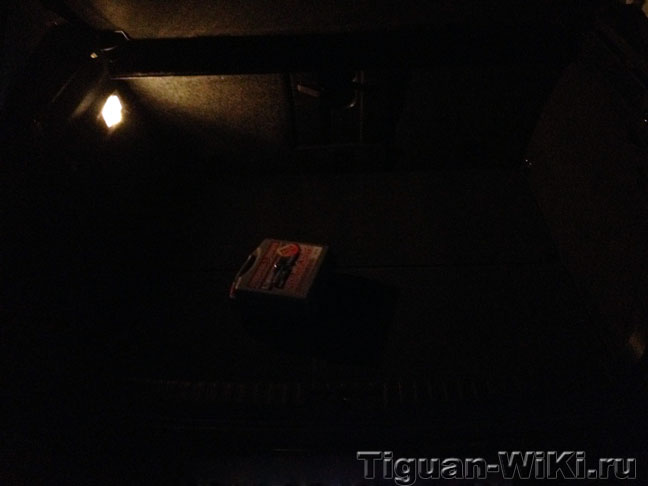

Штатный плафон.

Штатное освещение багажника VW Tiguan

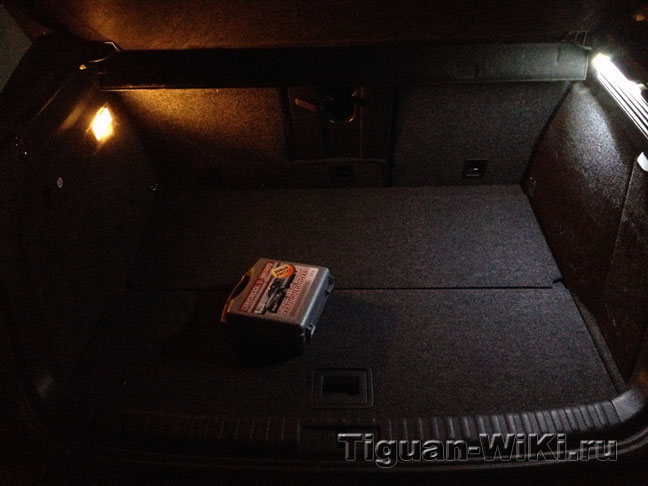

Штатный плафон + половина подсветки на боковинах (вторая к сожалению уже была демонтирована)

Штатное освещение багажника VW Tiguan  + подсветка на боковинах

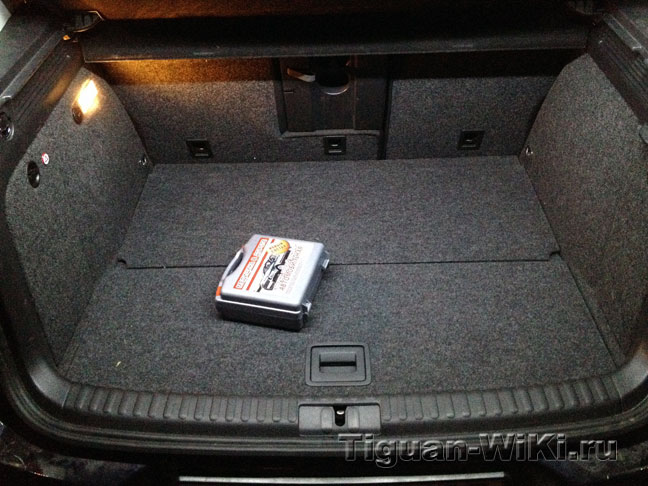

Штатный плафон  + подсветка на полке багажника

Штатное освещение багажника VW Tiguan и подсветка на полке

Автор


Сергей
(SeGromozeka)

Вопросы и ответы

Если в статье, что-то не понятно - задайте свой вопрос, нашли ошибку - поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.

Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.

Согласен, напишу...

03.12.2014 Max:

я попробовал сделать в щелях обшивки.
http://www.drive2.ru/l/4847749/
слева все ок, справа немного помешал динамик парктроника, но, в целом, все нормально установилось

29.01.2015 Сергей К.:

 Оставляю - возможно кому-то твой опыт поможет

13.04.2014 Олег:

Прошу рассмотреть и по возможности разместить на вашем сайте в данном разделе следующий вариант подсветки багажного отделения:
http://www.drive2.ru/l/3460623/
Спасибо.

16.04.2014 Сергей К.:

 Интересный вариант - спасибо за инфу

25.11.2013 Юрий:

Подключил ленту на плафон. Ленту поставил на полку багажника. Только вместо мерта поставил два метра. Два метровых куска ленты припаял друг к другу и получилась "двухэтажная лента". Светит очень хорошо! Но через минуту работы заморгало освещение и сгорел предохранитель. Думаю что делать.

28.11.2013 Сергей К.:

 Не видя ни машины ни схемы - сказать ничего нельзя, может тупо коротнуло, мало ли.

20.08.2013 CheGnip:

Вместо сфотографированного тут быстроразъемного соединения, можно использовать обычный аудио/видео тюльпан. Разъемы "папа" и "мама". не так красиво, зато в любом киоске найти можно.

20.08.2013 Сергей К.:

 Можно, токи смешные, но в моем случае разъем угловой, врезается менее заметно, проблем с поиском у нас в городе нет.

16.05.2013 Андрей:

Штырьковый врезной разъем - редкая штучка. Нашел его только на Царицынском радиорынке. Если кто ищет, то найти на рынке можно так: идите по открытой дороге вдоль ларьков до второго ангара, перед этим ангаром справа будет ларек с радио-мелочью. В нем есть.

22.05.2013 Сергей К.:

 Чип и дип - там многое есть...

09.03.2013 Александр:

Если подключать сверхъяркую ленту (8-10вт на метр), нет ли риска спалить предохранитель?

14.03.2013 Сергей К.:

Там более полутора метров не влезет, штатная лампа, если я правильно помню, на 10 Вт. Думаю риска нет.

10.03.2013 Андрей:

Еще способ:
http://forum.tiguans.ru/showthread.php?t=9529

предлагаю тут разместить...

14.03.2013 Сергей К.:

 Согласен - выложу, делал также - мне было маловато света, но возможно кому-то будет интересно.

14.12.2013 Юрий:

Решил свою проблему! Напомню "Устанавливали светодиодную ленту. Подключили 2 метра ленты к плафону освещения. Лента работала исправно первые 5 открываний багажника. Затем при открывании багажника лента горела, а затем мигала вместе с плафоном синхронно, после чего гасла одновременно с плафоном. При повторном закрывании/открывании багажника лента с плафоном опять загорались, через 2 секунды моргали синхронно, потом одновременно гасли. При многократном открывании и закрывании багажника перестали в итоге светить и лента и штатный плафон. Открываю багажник - ничего не светит. Отсоединил ленту - плафон все равно не светит. Вытащил лампочку из плафона - целая. Проверил предохранитель №14 - целый. Диагностический прибор выдал обрыв цепи освещения багажника, и обрыв цепи остальных потребителей, которые сидят на предохранителе №14. А также ошибку - короткое замыкание на освещение багажника. Ошибки стерли, при открывании крышки багажника новые ошибки не появляются - ошибок нет, но плафон освещения багажника по прежнему не светит. "

В итоге "выбило центральный блок управления электроники, т.е. он недоумер, его удалось перезагрузить. Если бы он перегорел, то стоимость нового блока 17000р!
Я считаю следует в данной теме обязательно добавить следущее!
При установке светодиодной ленты большой длины или с мощными светодиодами крайне не рекомендуется запитывать ее на плафон освещения багажника из-за большой вероятности выхода из строя дорогостоящего центрального блока управления электроникой. Если у Вас мощная лента запитывайте ее напрямую от аккумулятора, а управляющий сигнал берите от плафона освещения багажника.
В случае если Вы запитали ленту на плафон багажника и при открывании багажника лента начинает моргать вместе с плафоном освещения - срочно отключайте ленту! Это может привести к выходу из строя центрального блока управления электроникой!
